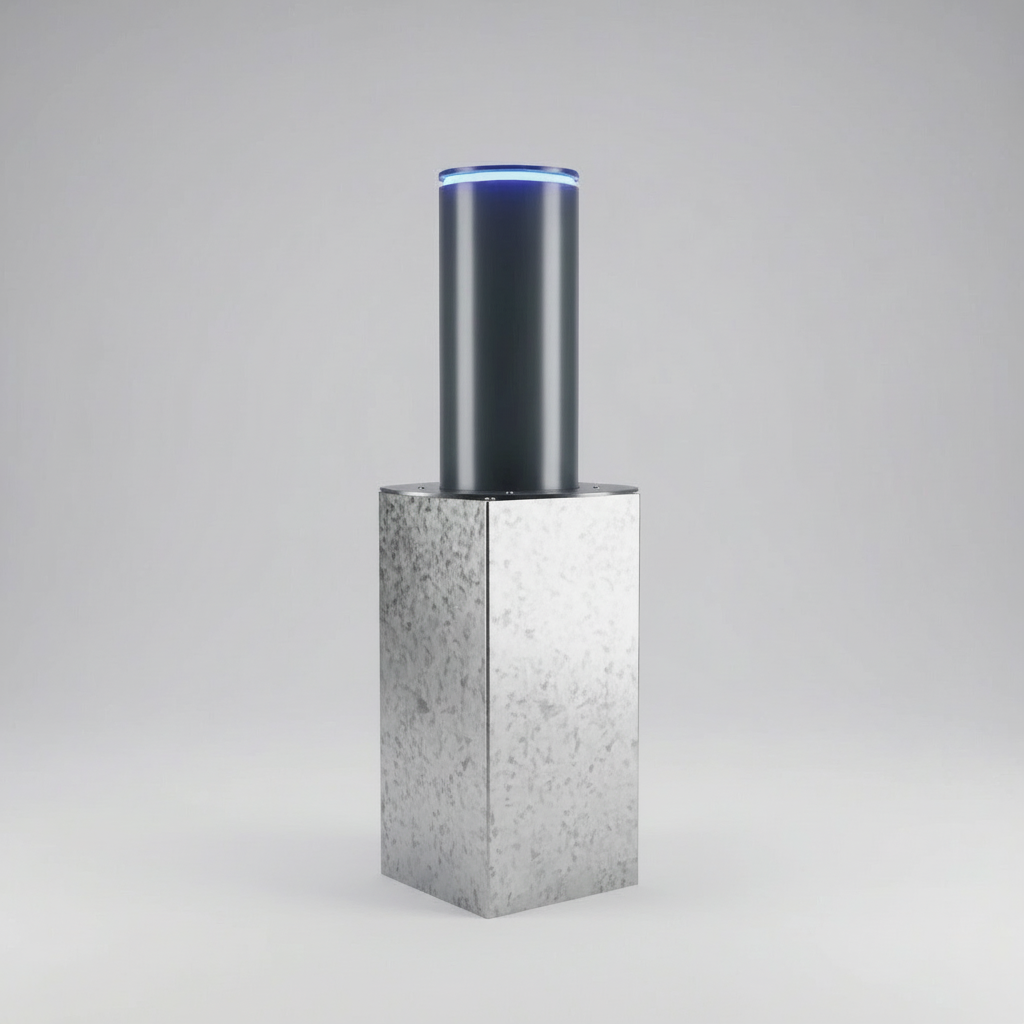

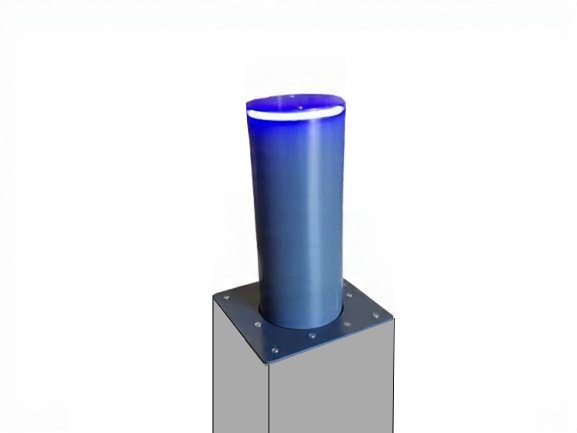

Pilona automática electromecánica Ø220X500 Manchester

Tubo: Acero al carbono
DIÁMETRO DEL CILINDRO: Ø220 mm.
ALTURA DEL CILINDRO: 500 mm.
PARED DEL CILINDRO: 4 mm.
VELOCIDAD DE SUBIDA: 7 segundos.
REGIMEN DE TEMPERATURA DE TRABAJO: De -20° C a +80 °C.
TENSIÓN DE ALIMENTACIÓN DEL MOTOR: 220V-50Hz.
MANGUERA CONEXIONADO ELÉCTRICO: 20 metros.
CINTA REFLECTANTE: 25 mm nivel III.

Potencia motor: 24v

2x mandos

Guía de instalación

Sirve para casi todas nuestras pilonas automáticas. En las versiones con batería no hay que llevar cableado hasta el cuadro: sáltate el tubo corrugado y el paso 7.

Qué incluye el kit: cajón perdido, pilona con el mecanismo, cuadro de maniobras y 20 m de manguera.

Pasos

1. Agujero: haz un agujero de 370 mm de diámetro y, como profundidad recomendada, 850 mm.
2. Grava: echa una capa de grava en el fondo.
3. Cajón perdido: mide la altura de tu cajón (unos 69 cm, según el modelo) y rellena de grava hasta que, al colocarlo, quede enrasado con el asfalto.
4. Antes de hormigonar: tapa bien el cajetín lateral de conexiones para que no entre cemento: es donde después harás las conexiones del cableado. Deja colocado el tubo corrugado, con guía, desde el cajón hasta el cuadro de maniobras.
5. Hormigón: rellena alrededor del cajón con cemento u hormigón, enrasado con el suelo.
6. Secado: deja secar entre 24 y 48 horas.
7. Cableado: pasa la manguera por el tubo. Son 4 hilos: 2 para los LED y 2 para el motor. Conecta el cuadro siguiendo las marcas de las instrucciones.
8. Conexión cómoda: baja la pilona dentro del cajón calzándola con dos maderas de 50 mm, una a cada lado, para poder conectar en el cajetín sin esfuerzo.
   ⚠️ Hazlo siempre sin corriente y con la batería desconectada: riesgo de aplastamiento.
9. Cierre: recoge los cables, quita las maderas, baja la pilona, encara las roscas y atornilla la tapa superior.
10. Prueba: haz varias maniobras de subida y bajada. Puedes subir y bajar la pilona con los mandos y con la app, pero no por WhatsApp. Si tu modelo lo permite, sincroniza los mandos e instala la app siguiendo el manual.
